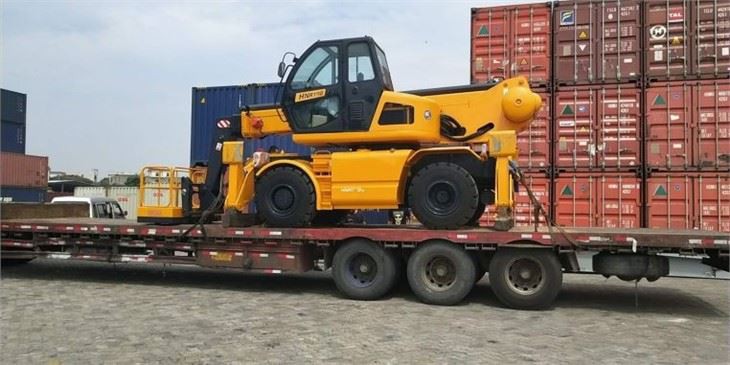

Manipulador telescópic de 4 tones de rotació de 360 graus
Braç giratori de 360 graus, de tres etapes
Motor DF Cummins (Nacional III)
Cabina completa amb aire condicionat
Tracció a dues rodes, direcció a dues rodes

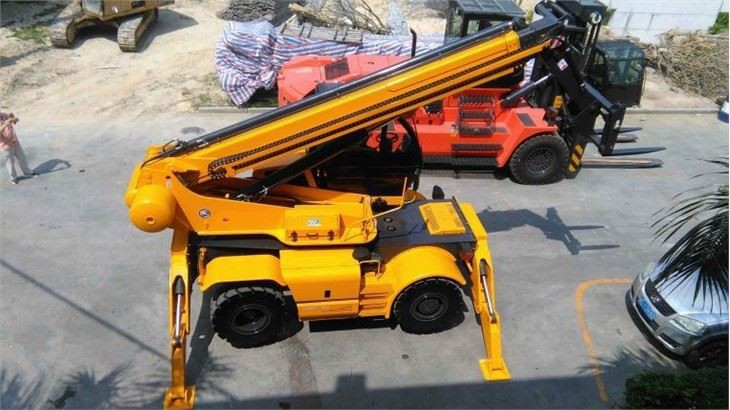

HNTR4015 és un carretó elevador telescòpic polivalent amb capacitat de terreny accidentat. Té una pluma de tres seccions amb un xassís giratori de 360 graus, el màxim. L'alçada d'elevació és de 15 m, màxim. La capacitat de càrrega és de 4000 kg, màxim. L'abast horitzontal és de 10500 mm
Paràmetre-Configuració estàndard
Rendiment | SOCMA HNRT4015 | |
Paràmetre bàsic | Màx. Alçada d'elevació (sense disparador) | 15m |
Capacitat de càrrega nominal (elevació) | 4000 kg | |
Màx. Accés horitzontal | 10.5m | |
Rated load @ Max. Horizontal reach (with out trigger) | 800 kg | |
Centre de càrrega | 500 mm | |
Pes operatiu (descarregat amb forquilla) | 16000 kg | |
Màx. Velocitat de circulació (km/hora) | 28 km/h | |
Velocitat de balanceig | 3 rpm (1500 rpm) | |
Sistema de transmissió | Tipus de transmissió | Transmissió hidràulica estàtica |
Hidràulica (alta velocitat / baixa velocitat) | 2 / 2 | |
Engranatges de transmissió | 2F/2R | |
Gradabilitat | 30 per cent | |
Força de tracció | 80 kN | |
Capacitat del sistema | Capacitat del dipòsit d'oli hidràulic | 300L |
Capacitat del dipòsit de combustible | 200L | |
Motor | Model | DF Cummins QSB3.9-C125-30 |
Potència nominal | 93 kW/2200 rpm | |
Parell motor | 480 Nm / 1350r/min | |
Tipus de combustible | Dièsel | |
Norma d'emissió | NacionalⅢ | |
Refrigeració d'entrada | Refrigerat per aigua | |
Sistema hidràulic | Pressió | 28 MPa |
fluir | 300 l/min | |
Sistema de direcció | Tipus d'aparell de direcció | direcció hidràulica completa amb sensor de càrrega |
Pressió | 16 MPa | |
Tipus de direcció d'eix posterior | Estructura de direcció de cilindre hidràulic transversal | |
Angle de direcció | 40 graus | |
Tipus de fre | Fre de servei | Pinça-fre de disc |
Pressió d'aire de fre | 0.684-0.785MPa | |
Fre d'estacionament | Fre de tambor d'empenta d'aire | |
Dimensió principal | Alçada total | 3513 mm |
Amplada total | 2550 mm | |
Longitud total (amb forquilla) | 7638 mm | |
Base de rodes | 2800 mm | |
Banda de rodadura de la roda davantera | 2030 mm | |
Banda de rodadura de la roda del darrere | 2030 mm | |
Altura lliure al terra (disparador fora) | 340 mm | |
Radi de gir (exterior) | Major o igual a 5800mm | |
Posició operativa | Central | |
Tipus de seient | Tipus de cotxe | |
Plataforma de treball aèria | Longitud * amplada * alçada | 1200×800×970mm |
Tipus de disparador fora | Activador de sortida hidràulica núm. | 2F/2R |
Boom de treball | Braç de treball telescòpic | 3-secció |
Forquilla | Longitud * amplada * gruix | 1000×122×50 mm |
Màx. Distància entre dues bifurcacions | 710 mm | |
Grau d'inclinació davanter/darrera | 12 graus / 120 graus | |
Pneumàtic estàndard (inflable) | Número de roda (davant/darrera). | 2/2 |
Número de roda motriu (davant/darrera). | 2/0 | |
Dimensió del pneumàtic (davant/darrera). | 45×16-20 （36PR） | |
