Carregadora telescòpica de 17 m d'alçada d'elevació
Càrrega nominal: 7000KG
Braç telescòpic de quatre etapes
Motor dièsel Cummins
Transmissió hidrostàtica
4 rodes motrius

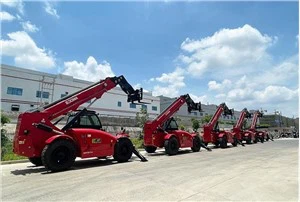

Lliurament de 5Units SOCMA 7t telehandler
Elements | Unitat | Desviació permesa | HNT7017-4 |
Paràmetre bàsic/Càrrega nominal | kg | - | 7000 |
Centre de càrrega | mm | - | 600 |
Load capacity @ max. Forward reach | kg | - | 1200 |
Màx. Alçada d'elevació | m | 1,50 per cent | 16,9/quan l'estabilizador està estès |
Màx. divulgació (sense incloure les forquilles) | m | 11.7 | |
Min. Distància a terra | mm | 1,50 per cent | 450 |
Min. Radi de gir central del pneumàtic exterior | mm | 1,50 per cent | 7500 |
Angle/Estructura de la pluma angle cap amunt | grau | ±1 | 70 |
Bastidor de la pluma angle cap avall | grau | ±1 | -2 |
Pes operatiu | kg | 5 per cent | 17000 |
Longitud (sense forquilla) | mm | 2 per cent | 6710 |
Amplada | mm | 2 per cent | 2500 |
Altura | mm | 2 per cent | 2900 |
| distància entre eixos | mm | 2 per cent | 3420 |
| Pista de la roda davantera | mm | 2 per cent | 2100 |
| Pista de la roda del darrere | mm | 2 per cent | 2100 |
Mida de la forquilla (L * W * T) | mm | - | 1220*150*65 |
Motor | - | DF Cummins QSB4.5-C160-30 | |
Potència nominal | kw/rpm | - | 119/2200 |
Tipus de transmissió | - | Transmissió hidràulica estàtica | |
Sistema de conducció/Màx. Velocitat de desplaçament (descarregat) | km/h | 10 per cent | 25 |
Gradabilitat | per cent | - | 25 per cent |
Pneumàtic/davant 2 peces | - | - | 14.00-24-28PR |
posterior 2 unitats | - | - | 14.00-24-28PR |
Nota: les dades anteriors estan subjectes a canvis sense previ avís. |
Sistema elèctric:
El sistema elèctric d'aquest manipulador telescónic està equipat amb un far combinat, un far posterior, un far de treball, un llum de sostre de la cabina, un llum lateral, un llum indicador de direcció, un llum de fre, un llum d'instruments, un polvoritzador d'aigua, un eixugaparabrises, un ventilador elèctric, un interruptor principal, etc. ells, el far combinat té llum alta i baixa, per tal de garantir els requisits de funcionament i conducció.
A més de les llums de fre, totes estan controlades per l'interruptor combinat de balancí.
Palanca de control de canvis:
Aquesta palanca controla la direcció i la velocitat del carretó elevador telescòpic.
El carretó elevador adopta una caixa de canvis de quatre velocitats de les dues davanteres i les dues posteriors. Col·loqueu la palanca de control a la posició adequada per obtenir la velocitat corresponent.
Com conduir aquest manipulador telescópic 7t 4WD?
●Accioneu el mànec d'elevació i inclinació per fer que cada cilindre realitzi dues o tres accions de carrera completa, després aixequeu una mica la pluma i la forquilla estigui a uns 110 mm per sobre del terra.
●Continueu prement el pedal de fre.
●Posa la palanca de marxa enrere a la marxa endavant o enrere.
●El botó del fre d'estacionament està encès.
●Mentre deixeu anar el pedal de fre, baixeu lentament el pedal de marxa.
●La velocitat només es pot ajustar mitjançant la força de pas del pedal de desplaçament.
●Quan canvieu entre velocitat alta i baixa, col·loqueu la palanca de control de canvis en posició neutra.
●Canviar la direcció de conducció (davant cap enrere o cap enrere cap endavant) ha de picar el pedal de fre després que el vehicle s'aturi.
